CFD-3-INOX Dosierkit31 für 0,35 ml/U

Präzise. Vielseitig. Zuverlässig. Die Durchlauflösung für jedes Material.
SKU: 3C00730-10-031-000

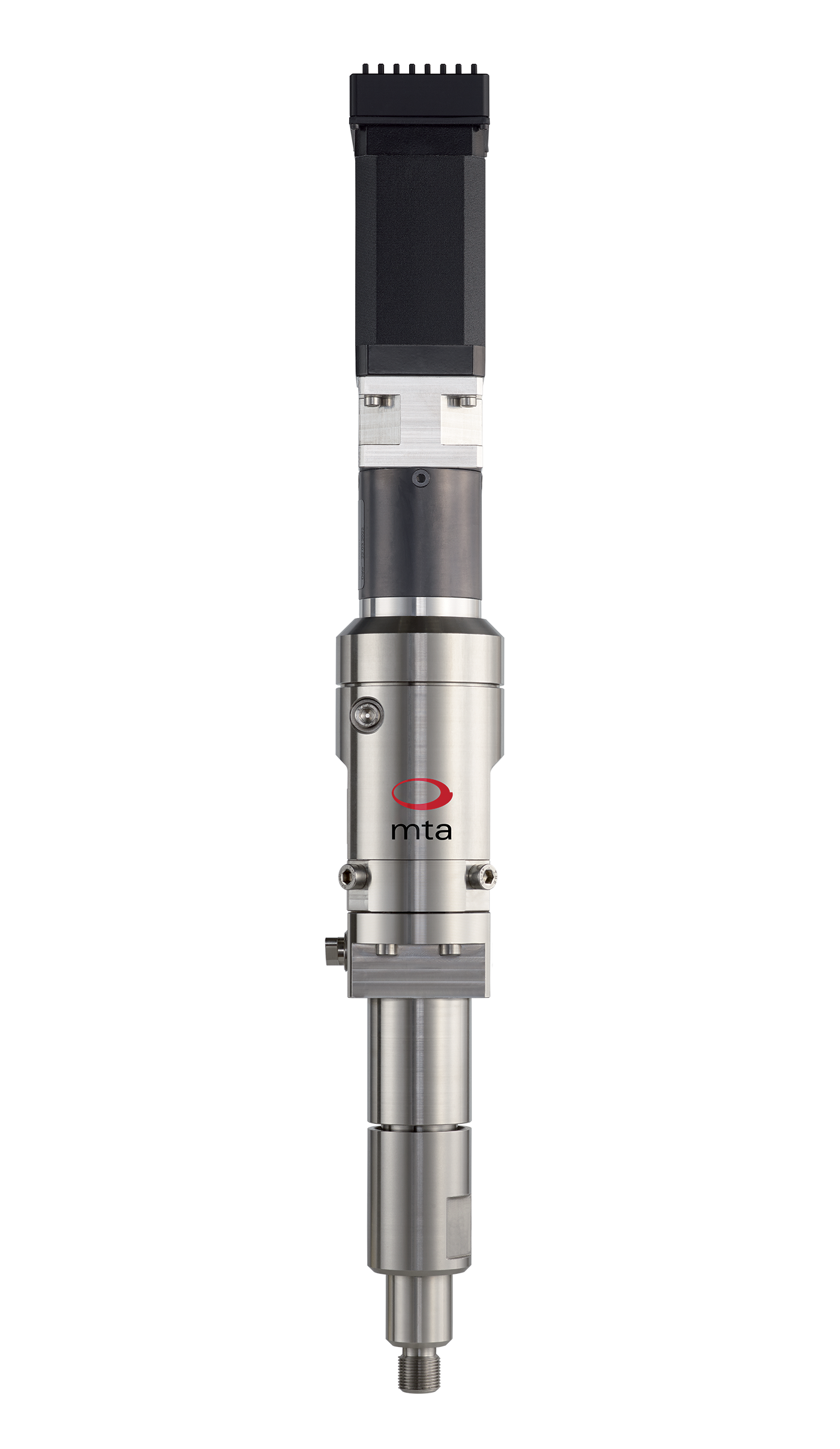

Das CFD-3-INOX Dosierkit 31 verwendet Exzenterschneckenpumpen-Technologie und bietet ein hohes Maß an Dosierflexibilität. Es ermöglicht eine präzise volumetrische Dosierung für 0,35 ml/Umdrehung und verarbeitet niedrig- bis hochviskose Einkomponentenmaterialien sowie gefüllte Medien zuverlässig.

Das Dosierkit besteht aus Motor, Dosierer und Befestigungsflanschen. Detaillierte Informationen zu den einzelnen Komponenten finden Sie im Abschnitt mitgelieferte Ausrüstung weiter unten auf dieser Seite.

Für eine optimale Anpassung an die jeweilige Anwendung sind Rotor und Stator in verschiedenen Werkstoffen verfügbar. Dadurch wird eine hohe mechanische Belastbarkeit sowie chemische Beständigkeit gegenüber einer Vielzahl von Flüssigkeiten gewährleistet. Rotor und Stator sind entsprechend den Angaben in den nachfolgenden Tabellen auszuwählen.

Dispenserauswahl

Finden Sie hier (auf Englisch) anhand Ihres Dosiervolumens und der Materialeigenschaften den passenden CFD-Dispenser oder klicken Sie auf das zweite Bild auf der rechten Seite.
Weitere CFD-Kits werden in Kürze online verfügbar sein – Anfrage senden uns gerne für weitere Informationen.

CFD-3 Rotor- und Statorwahl

Verwenden Sie die folgende Tabelle, um den geeigneten Rotor sowie Stator auswählen:

Rotor-Typ CFD-3
Volumen/Umdrehung Hartverchromung Passive DLC-Beschichtung
0,35 ml/U 3I00406-41-000-006 3I00406-42-000-006
Stator-Typ CFD-3
Volumen/Umdrehung mta-solvent mta-filled
0,35 ml/U 3I00406-31-000-006 3I00406-32-000-006

mta-solvent / ungefüllt:hohe chemische Beständigkeit, nicht für abrasive Materialien geeignet, z. B. Isocyanat (PU), UV-Acrylat, Lösungsmittel, anaerobe Klebstoffe.

mta filled / gefüllt:beständig gegen Chemikalien und Abrieb, z. B. Silikon, PU (Harz), Epoxid (Harz), Fette, Füllstoffe.

Praxisleitfaden für besseres Dosieren: BOBOs Tipps

Unser Techniker hat praxisnahe Tipps zusammengestellt, um Sie bei der Lösung häufiger Dosierprobleme zu unterstützen, wie z. B. zu hoher Druck, zu starke Ansaugung oder Lufteinschlüsse. Entdecken Sie mögliche Ursachen sowie einfache und wirkungsvolle Lösungen, um Ihren Dosierprozess zu optimieren.

Lesen Sie die vollständige BOBOs Tipps (auf Englisch) oder klicken Sie auf das vierte Bild auf der rechten Seite.

mta robotics CFD-3-INOX Spender 03 2026
Mta Robotics Dispenser Auswahlhilfe 12 2025
mta CFD-Durchlaufspender
Mta Robotik Praktischer Leitfaden Bobos Beratung 2025
CHF 5’569,90

Versandkosten inklusive.



Zubehör

Vorteile

  • Hohe Wiederholgenauigkeit
  • Mechanisch und chemisch kompatibel mit vielen Medien
  • Geeignet für niedrig- und hochviskose Medien
  • Lange Lebensdauer von Rotor und Stator
  • Einfache Festlegung der Dosierparameter dank numerischer Steuerung
  • Einfache Reinigung und Spühlung

Merkmale

  • Breiter Durchflussbereich
  • 1 Rotor- und Statorgröße
  • Rotor hartverchromt oder passiv DLC beschichtet erhältlich
  • Verschiedene Elastomere für Stator
  • Gehäuse in PEEK
  • Die Durchflussmenge ist direkt proportional zur Antriebsgeschwindigkeit

Optionen

  • Standardisierte Roboterplattformen: OEM300, OEM500, MRC500 und TR300
  • Mehrere Motor- und Schnittstellenoptionen
  • Materialzuführung wie Fass, Hobbock, Behälter, Kartusche
  • Materialaufbereitungen wie Entgasung, Vorwärmung, Homogenisierung

  • Elektronikgehäuse
  • Abdichtung einer Kfz-Elektronikbox
  • Dosierung von Einkomponenten-Silikonraupen

Andere typische Dosieranwendungen:
Verguss und Honeycomb Potting, Punkt- und Raupendosierung, Glob-Top, Träufeln und Befetten.



Typische Dosiermedien:
Dosierung von niedrig- bis hochviskosen sowie gefüllten Materialien, wie zum Beispiel: Dichtstoffe (Silikon, MS-Polymer, Polyurethan, Methylmethacrylat), Klebstoffe (anaerobe Klebstoffe, Epoxidharz, UV-Acrylat, Dispersionsklebstoffe), Gap Fillers, Wärmeleitpasten, lösungsmittelbasierte Medien, Fette, Öle und Lötpasten.

Im Lieferumfang desDosierkits 31 enthalten:

  • CFD-Motoreinheit* Größe 3, 4 und 5 (ohne Treiber) – Artikelnummer 3I00406-10-240-000
  • CFD-3 INOX Dispenser Artikelnummer 3I00406-20-300-000
  • Eingangsflansch M20x1,5 außen / Ø 10 mm innen mit Dichtung, Größe 3, 4 und 5 Inox – Artikelnummer 3I00406-20-300-104
  • Ausgangsflansch Luerlock Größe 3 Inox – Artikelnummer 3I00406-20-300-207
  • Montagewerkzeug CFD-3, CFD-4 und CFD-5 – Artikelnummer 3I00406-60-200-000

*oder mta SEB “Station Editor Box” Steuerung oder kundenspezifische Steuerung



Weiter mechanische Anschlüsse wie Luer Lock, Gewindeanschlüsse und viele weitere sind ebenfalls verfügbar.

  • Dosiervolumen je Umdrehung*  0,35 ml/U
  • Fliessrate 3 zu 80 U/Min*  1,05 bis 28,0 ml/Min
  • Min. Dosiervolumen*  <0,035 ml
  • Max. Eingangsdruck  20 bar
  • Max. Dosierdruck*  20 bar
  • Wiederholbarkeit  >99%
  • Stromanschluss-Steuerung  230V/50-60Hz

*abhängig vom zu dosierenden Medium und der CFD-Dispensergrösse



Die CFD-Dispenser sind in verschiedenen Volumen- und Durchflussgrössen erhältlich. Die Rotoren, Statoren und Pumpengehäuse sind in einer Vielzahl von Materialien erhältlich,
um mechanische und chemische Kompatibilität mit einer breiten Palette von Medien zu gewährleisten. Schliesslich können unsere Kunden
aus mehreren Motoren, Steuerungsschnittstellen und mechanischen Anschlüssen wie Luer Lock, Gewinde und vielem mehr wählen.

https://mtarobotics.com/wp-content/uploads/2026/03/mta-CFD-Dispensers-technische-Spezifikationen-01-2026.jpg

Kontinuierliche Dispenser CFD (pdf, 925KB)
PDF - mta-kontinuierliche-Dispenser-CFD-01.2026.pdf
Download

Anwendungsbeispiele

  • Elektronikgehäuse
  • Abdichtung einer Kfz-Elektronikbox
  • Dosierung von Einkomponenten-Silikonraupen

Andere typische Dosieranwendungen:
Verguss und Honeycomb Potting, Punkt- und Raupendosierung, Glob-Top, Träufeln und Befetten.



Typische Dosiermedien:
Dosierung von niedrig- bis hochviskosen sowie gefüllten Materialien, wie zum Beispiel: Dichtstoffe (Silikon, MS-Polymer, Polyurethan, Methylmethacrylat), Klebstoffe (anaerobe Klebstoffe, Epoxidharz, UV-Acrylat, Dispersionsklebstoffe), Gap Fillers, Wärmeleitpasten, lösungsmittelbasierte Medien, Fette, Öle und Lötpasten.

Mitgelierferte Ausrüstung

Im Lieferumfang desDosierkits 31 enthalten:

  • CFD-Motoreinheit* Größe 3, 4 und 5 (ohne Treiber) – Artikelnummer 3I00406-10-240-000
  • CFD-3 INOX Dispenser Artikelnummer 3I00406-20-300-000
  • Eingangsflansch M20x1,5 außen / Ø 10 mm innen mit Dichtung, Größe 3, 4 und 5 Inox – Artikelnummer 3I00406-20-300-104
  • Ausgangsflansch Luerlock Größe 3 Inox – Artikelnummer 3I00406-20-300-207
  • Montagewerkzeug CFD-3, CFD-4 und CFD-5 – Artikelnummer 3I00406-60-200-000

*oder mta SEB “Station Editor Box” Steuerung oder kundenspezifische Steuerung



Weiter mechanische Anschlüsse wie Luer Lock, Gewindeanschlüsse und viele weitere sind ebenfalls verfügbar.

Spezifikationen

  • Dosiervolumen je Umdrehung*  0,35 ml/U
  • Fliessrate 3 zu 80 U/Min*  1,05 bis 28,0 ml/Min
  • Min. Dosiervolumen*  <0,035 ml
  • Max. Eingangsdruck  20 bar
  • Max. Dosierdruck*  20 bar
  • Wiederholbarkeit  >99%
  • Stromanschluss-Steuerung  230V/50-60Hz

*abhängig vom zu dosierenden Medium und der CFD-Dispensergrösse



Die CFD-Dispenser sind in verschiedenen Volumen- und Durchflussgrössen erhältlich. Die Rotoren, Statoren und Pumpengehäuse sind in einer Vielzahl von Materialien erhältlich,
um mechanische und chemische Kompatibilität mit einer breiten Palette von Medien zu gewährleisten. Schliesslich können unsere Kunden
aus mehreren Motoren, Steuerungsschnittstellen und mechanischen Anschlüssen wie Luer Lock, Gewinde und vielem mehr wählen.

https://mtarobotics.com/wp-content/uploads/2026/03/mta-CFD-Dispensers-technische-Spezifikationen-01-2026.jpg

Herunterladen

Kontinuierliche Dispenser CFD (pdf, 925KB)
PDF - mta-kontinuierliche-Dispenser-CFD-01.2026.pdf
Download
