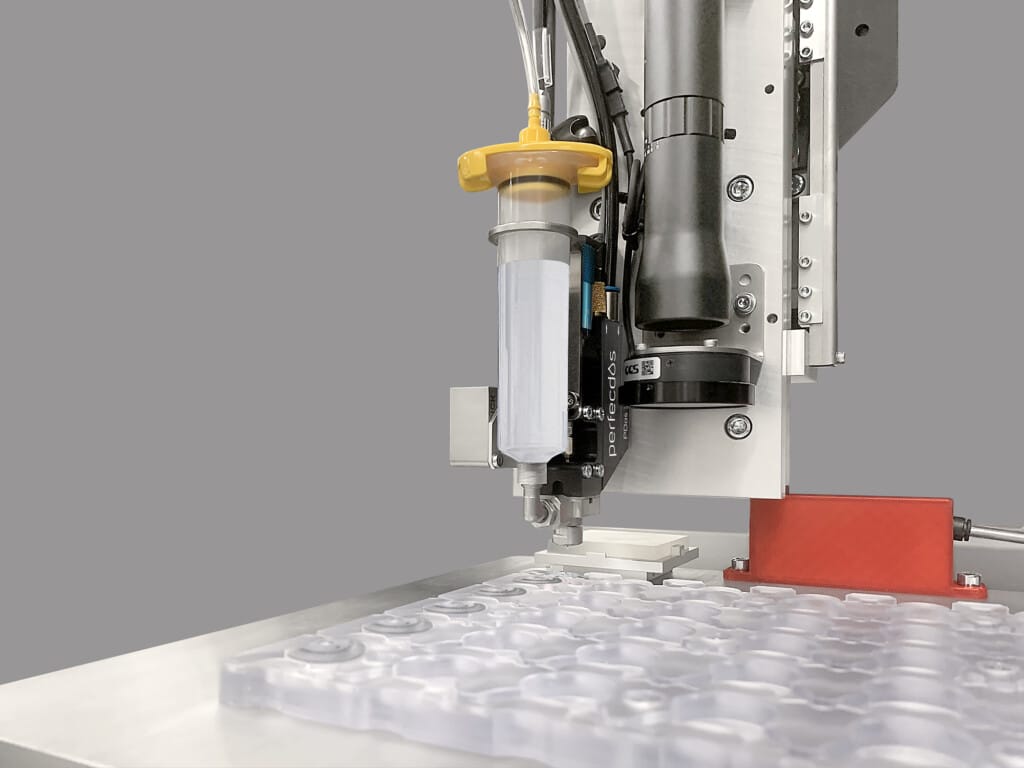

Das Jet-Mikrodosierventil PDos X1 ist ein innovatives, berührungsloses, pneumatisch angetriebenes Jetventil, das aus jahrelanger Erfahrung in der automatisierten Mikrodosierung für verschiedene Märkte enstanden ist.
Die patentierte Aktuatortechnologie erhöht die Spontanität des Tastschlittensystems während der Schließphase. Sie beschleunigt die Tastbewegung, um insgesamt kürzere Öffnungszeiten zu erreichen und höhere Kräfte zu erzeugen. Dies ermöglicht sehr feine, präzise und wiederholbare Dosierprozesse.
Die PDos X1-Jetventil-Serie unterstützt eine breite Palette von Spritzapplikationen, einschließlich Punkt- und Linienabgabe, Beschichtung und Schmierung. Sie verarbeitet verschiedene Materialien wie Klebstoffe, Dichtstoffe, Lacke, Öle, Fette und gefüllte Pasten. Siehe unsere typische Dosieranwendungen und Materialien für mehr Details.
Die Leistungsfähigkeit des PDos X1 bezogen auf die Einzeltropfendosierung, liegt damit auf dem Niveau von Piezo-elektrisch-angetriebenen Systemen.

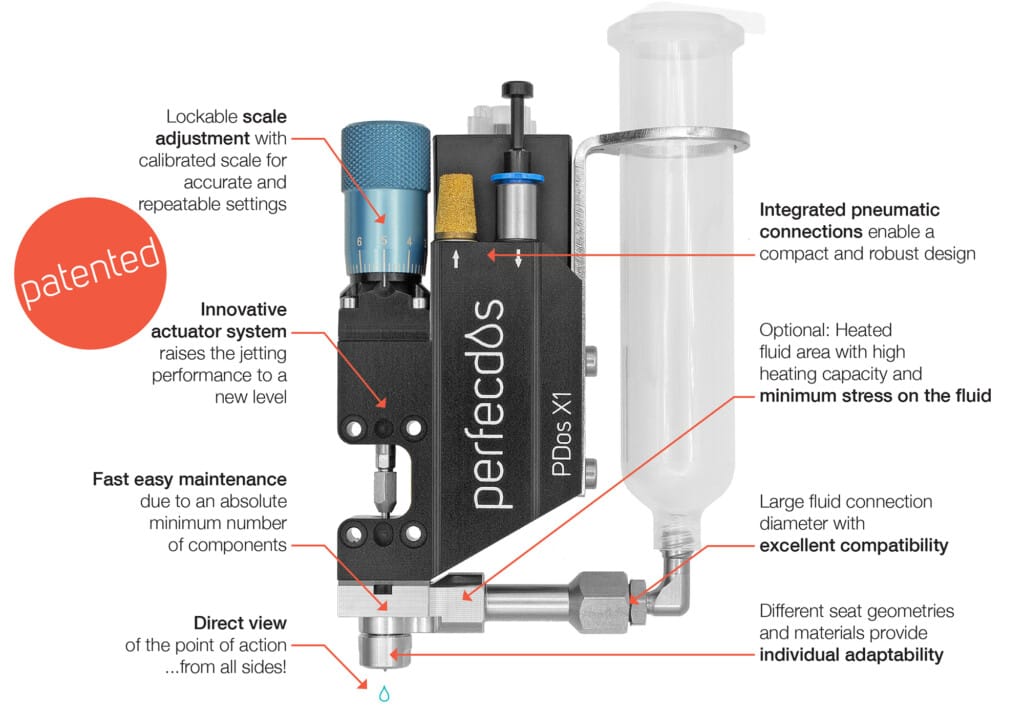

Ein Verstellschraubenschenkel mit einer Skala am Kopf begrenzt den Hub des Zapfens und steuert somit die Zapfengeschwindigkeit. Falls erforderlich, kann der Bediener sehr präzise Einstellungen vornehmen, um Schwankungen im Abgabeaufwand zu kompensieren. Die optimierte Skalierung unterstützt diese Feinabstimmungen, während die Position der Referenzmarkierung eine klare Sichtbarkeit unabhängig von der Montageposition des Ventils gewährleistet.
Die flüssigkeitskontaktanierenden Komponenten drehen sich unabhängig vom Aktuator in 90°-Schritten. In seiner Standardausführung bietet die Konstruktion den Zugang zum Düsenbereich von drei Seiten aus, wobei ein Abstand von 10 mm zur äußeren Gehäusekontur eingehalten wird. Dies ermöglicht die Integration selbst in engen Räumen.
Das Design des Fluidkörpers (Fluidic) und des Heizelements bietet dem Bediener einen hervorragenden Zugang zur Düse und eine klare Sicht auf das Substrat. Dies gewährleistet außerdem eine optimale Wärmeübertragung in den gesamten Bereich der Düse. Ein separates Heizmodul verhindert, dass der Heizer während der Wartung mit Dispensionsflüssigkeit oder Reinigungslösungen in Kontakt kommt.
Alle relevanten Schraubverbindungen verwenden ebenfalls einheitliche Schlüsselgrößen.
High-End-Dosierlösung

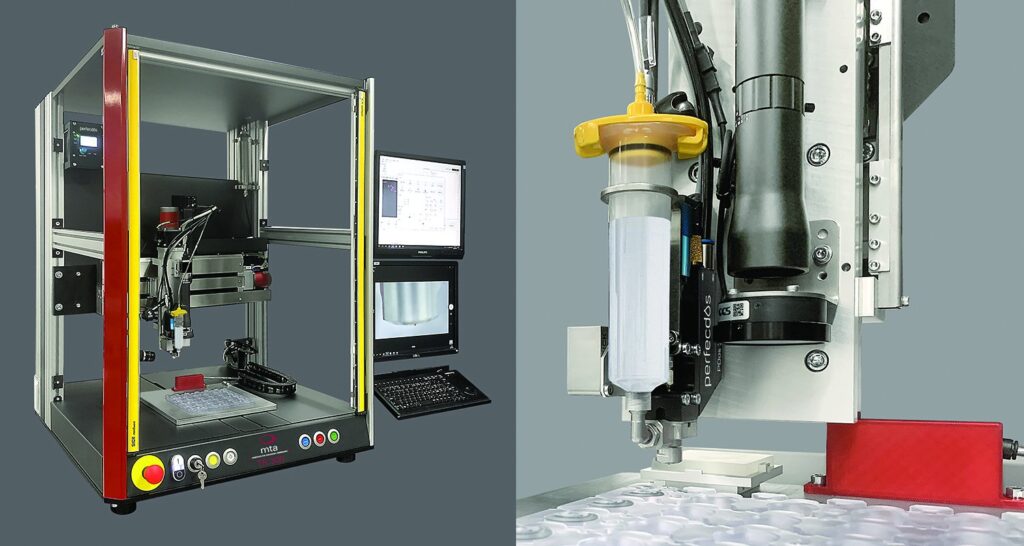

Der PDos X1 ist entweder als eigenständige Einheit mit einem numerischen Steuerungssystem erhältlich oder als Teil einer hochmodernen Komplettlösung. Das Ventil ist nahtlos in unser Sortiment integrierbar. Standard-Dosierplattformen einschließlich der MRC500-, TR300- und OEM-Konfigurationen.
Prozessvalidierung - Personalisierte Dienstleistung
Wir sind bestrebt, qualitativ hochwertige Dosierlösungen zu liefern, indem wir die Expertise unserer hochqualifizierten Spezialisten einsetzen. In unserem modernsten Testlabor führen sie umfassende Dosierproben durch Prozessvalidierung.
Ziel unseres Testprogramms ist es, die Machbarkeit des erforderlichen Prozesses zu prüfen und eine für jede Anwendung maßgeschneiderte Prozessgarantie zu bieten. Diese Herangehensweise ermöglicht unseren Kunden eine Proof-of-Concept-Lösung, bevor sie sich für Investitionen in Produktionsanlagen entscheiden.
